Незаменимый инструмент, если нужно обвести контуры наброска ровными изогнутыми линиями. Для полноценного использования, нужно овладеть всеми тонкостями инструмента и понять смысл его настроек. Именно о них и пойдет речь.


Контур, также как и Shape (форма) - это векторный элемент, которые не являются частью изображения, который можно редактировать, переводить в линию; в выделение, переводить в маску и заливать цветом, если контур замкнут.



Существует два режима создания контуров.

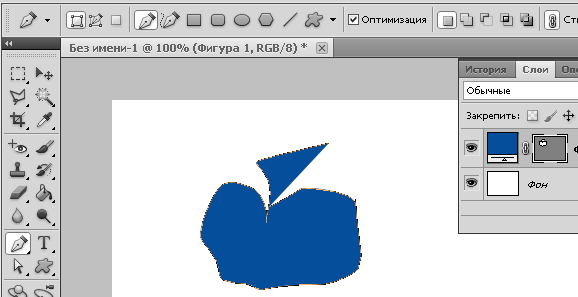

- Векторная маска





- Режим контуров. О нем мы щас поговорим подробнее.

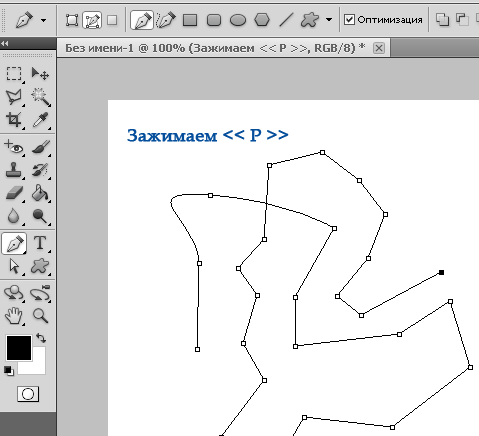

1. Рисуем ломаные линии.

Тут все просто. Выбираем перо (нажимаем "Р") и кликаем мышкой в тех местах, где должны быть изломы.

2. Рисуем гладкие кривые

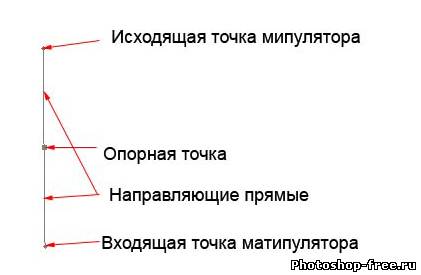

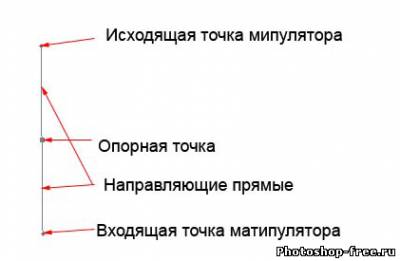

Кликните мышкой в середину листа и ведите вверх при нажатой левой кнопке мыши, Вы получите точку и две направляющие прямые - касательные к кривой в этой точке. На их концах находятся направляющие точки

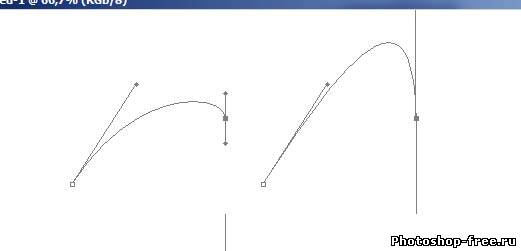

Направляющие кривые и направляющие точки - это вспомогательные средства для рисования кривых и их редактирования. Их иногда еще называют манипуляторами кривизны. Направление манипулятора кривизны определяет величину кривизны линии в этой точке. Чем он длиннее, тем меньше кривизна линии в этой точке.

Таким образом при обрисовке контура, можно двигать манипуляторами до тех пор, пока форма кривой Вас не удовлетворит.

- Старайтесь обойтись меньшим количеством точек, чтобы контур был более плавным.

- Чтобы точно вести направляющие прямые вверх или горизонтально, используйте кнопку Shift

- Чтобы сделать замкнутый контур, последнюю точку совместите с начальной, как только рядом со значком пера (курсора) появится полый круг, можно кликать мышкой, контур замкнется

- Можно удалять и добавлять точки контура, если изначально поставить галочку.
В cs 5 удаляется опорная точка, наведением на нее пера.
